はーい私、圧接教、信者代表のやまぐちでございます。

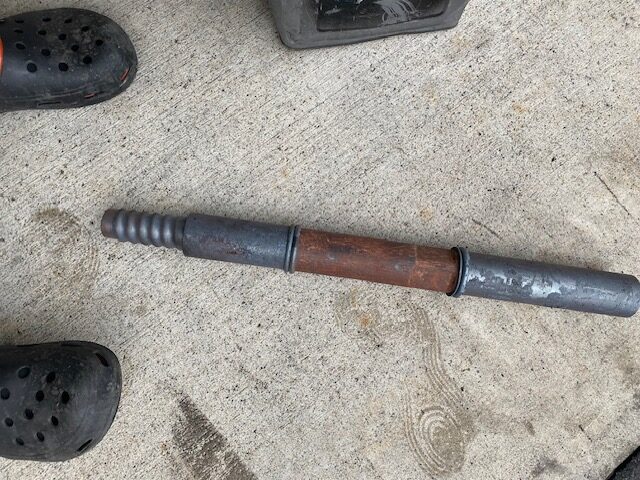

摩擦圧接！第２弾、ロッド再生＆SDSマックスアダプター篇！だーーー！！前回の第１弾はシャンクロッドアダプターでした。
結局、おまえロッドもやんのかいな！！って？😂

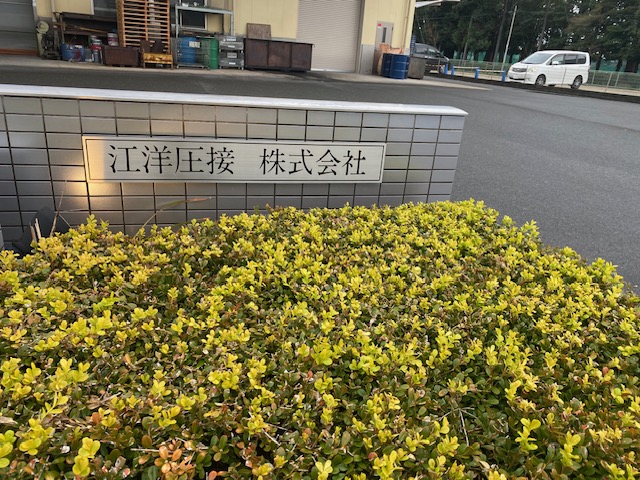

今回も見学はタイミングが合わず見過ごしちゃったけど、出来上がりの連絡頂いたら、すぐすっ飛んで伺いました。🙂
もう仕上がりに興味ありすぎて…（笑）
有難うございます。

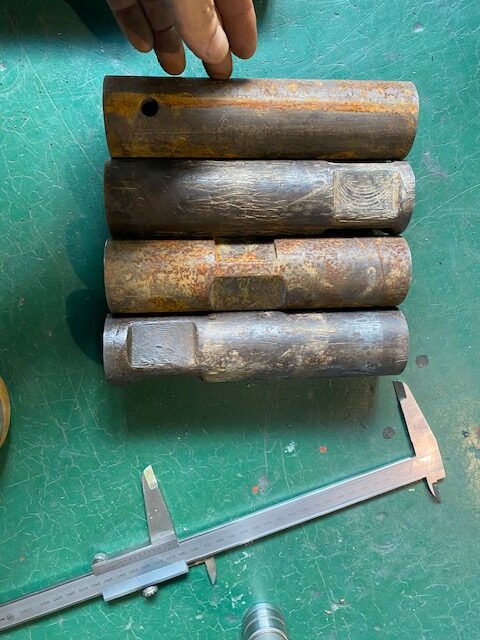

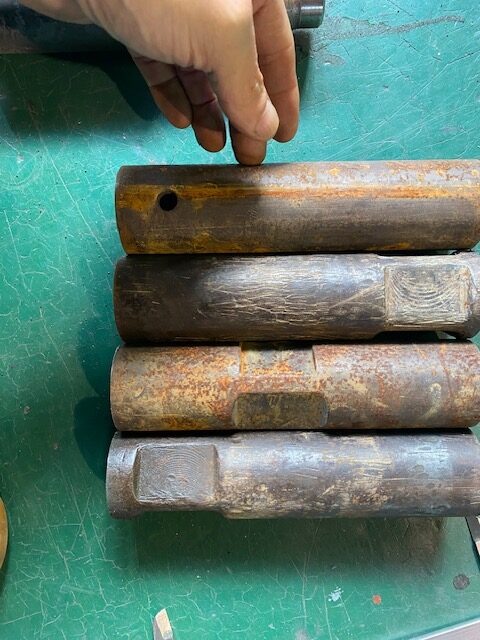

実は今回、最初に圧接用の部材をお預けした際に、余りにも僕のカットの方法が適当すぎて、真ん中に挟みいれるダメダメロッドの長さが、ミリ単位でバラバラでしたので、
圧接条件（圧入力や全体のクランプチャックの調節など）が揃いにくいという事で、ご迷惑をおかけしないよう、一度持ち帰って、先生とこで旋盤をセットしてもらい、長さ揃え直して出直してます。

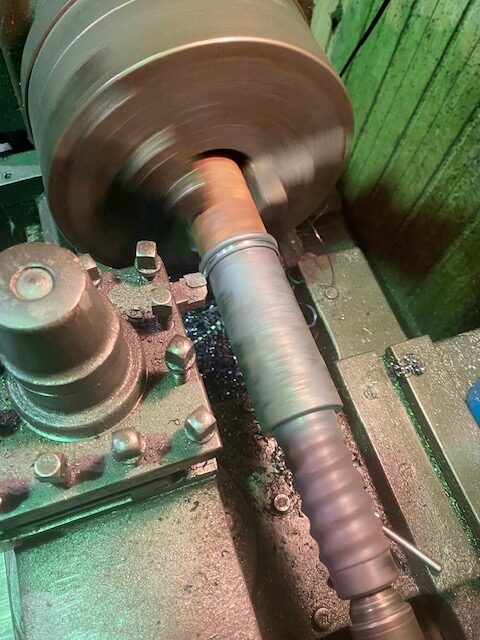

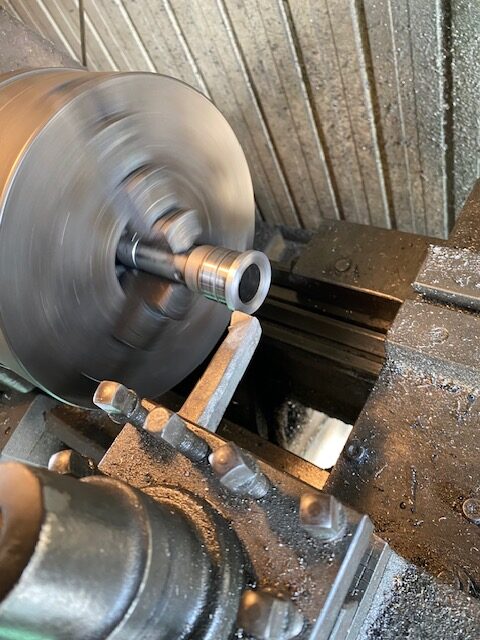

長さドンピシャで揃えて鉄鋼を垂直に切断することだけでも、何気に相当な技術とテクニックが詰まってます。今回は先生に指導仰ぎながら、旋盤で自分でやりましたよ。😉

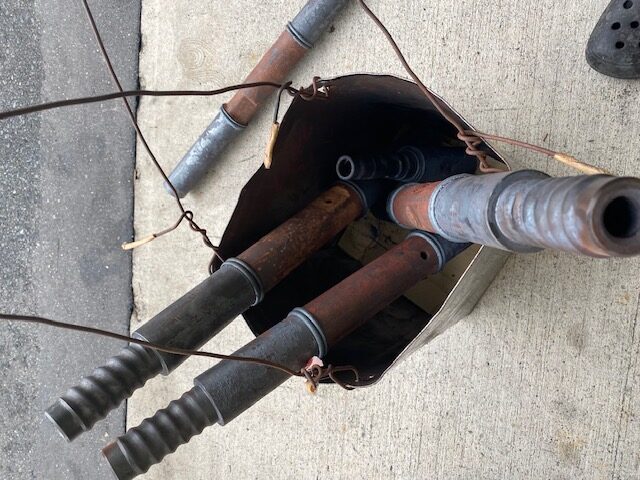

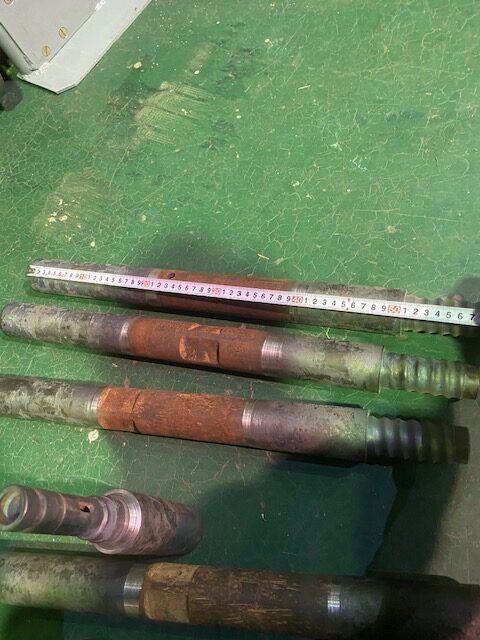

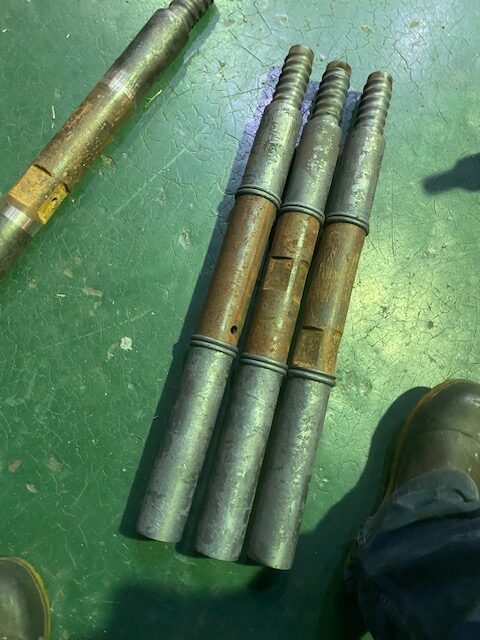

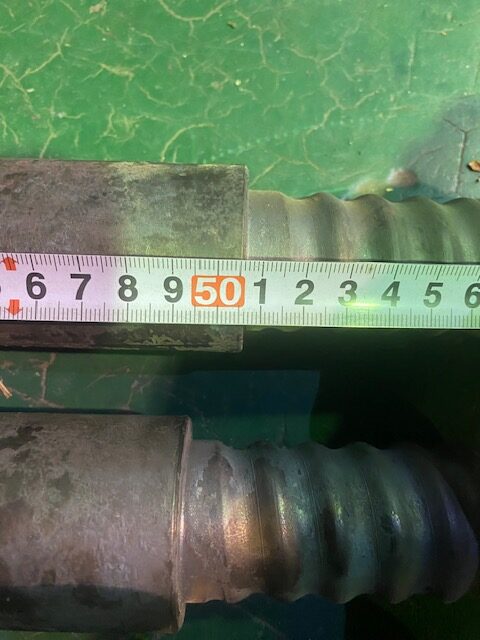

やはり再生するなら、一番用途の多そうな50cmロッドでしょう？？、ということでしたが、出来上がったサイズ、50.5センチです。😂
まあええやん。気にしない気にしない！！！（笑）
5ｍｍ見積もりが甘かった。😛次回はマイナス5ｍｍで部材準備しよう。

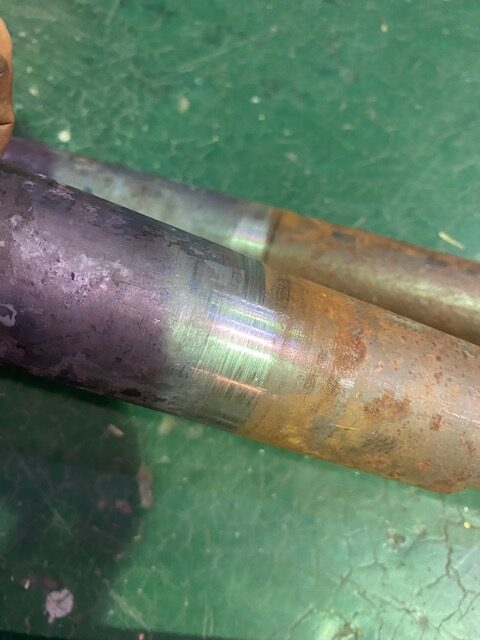

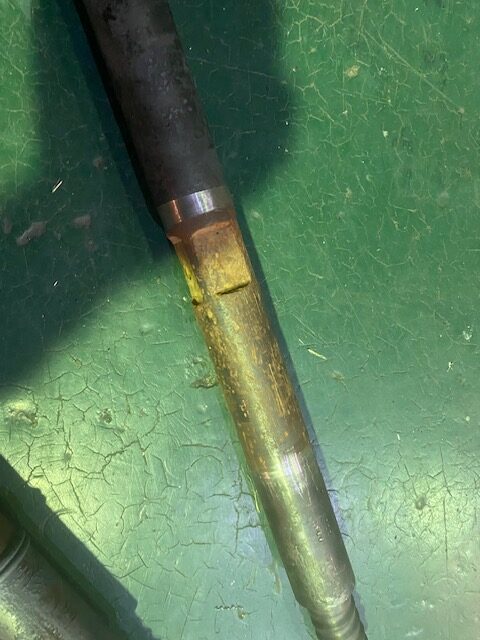

やはり、圧接時に数トンで押し込んでの全長サイズ合わせは、相当条件出しが難しいらしいです。そりゃソーダ！！今回の部材の場合、圧接部位１ヵ所あたりで約7～8ｍｍの短縮を見積もってくださいって教わりました。
２か所だから全長514～516ｍｍ分で、次回は挑戦します。

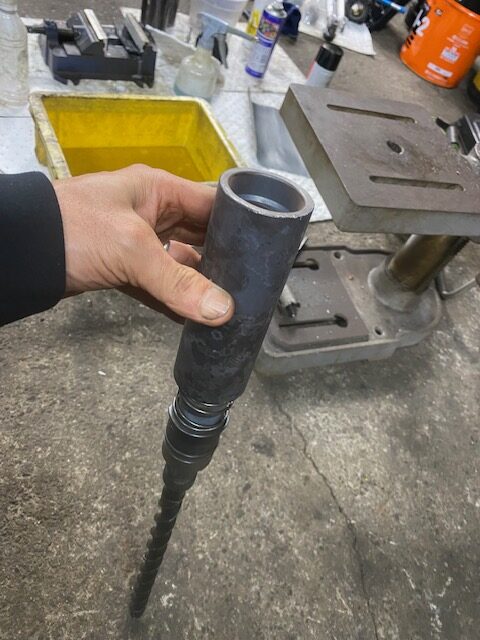

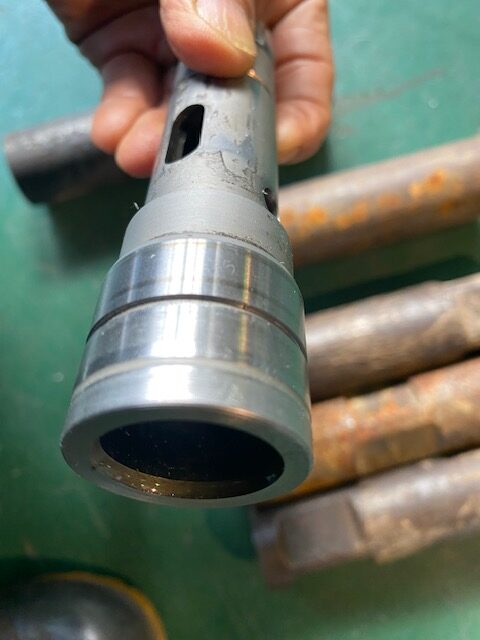

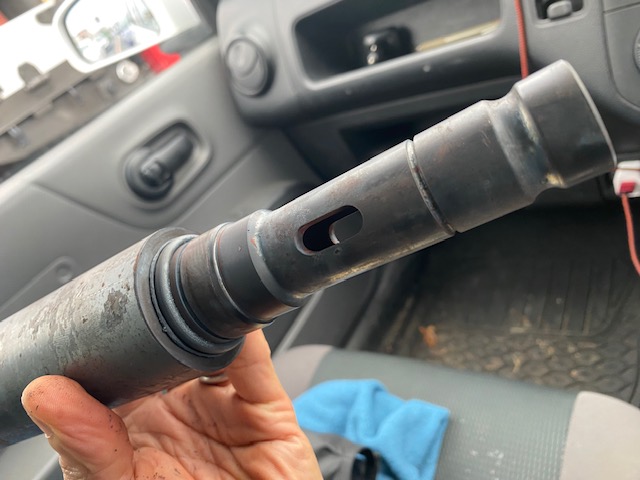

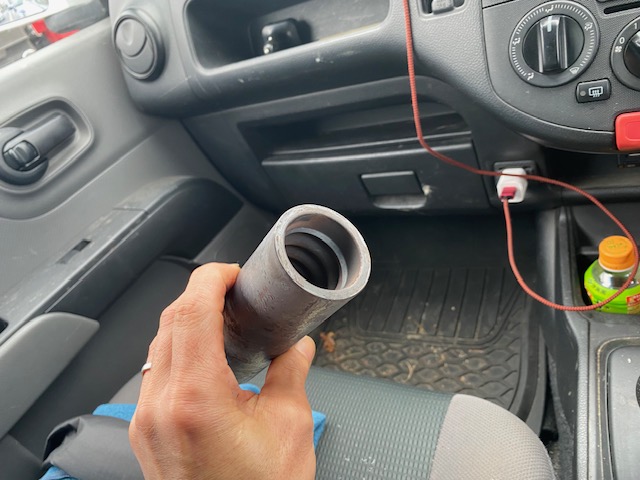

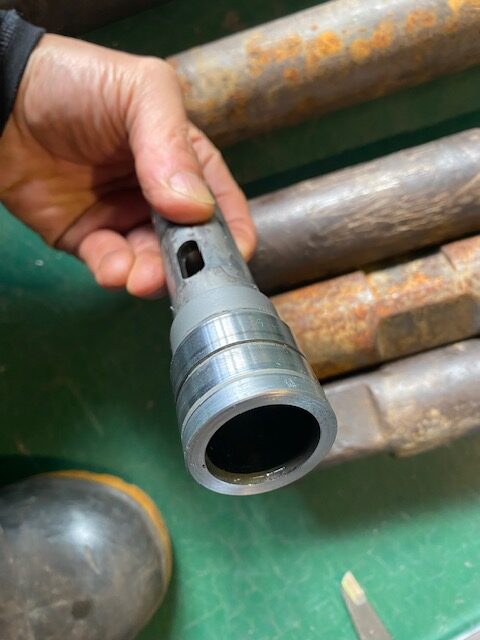

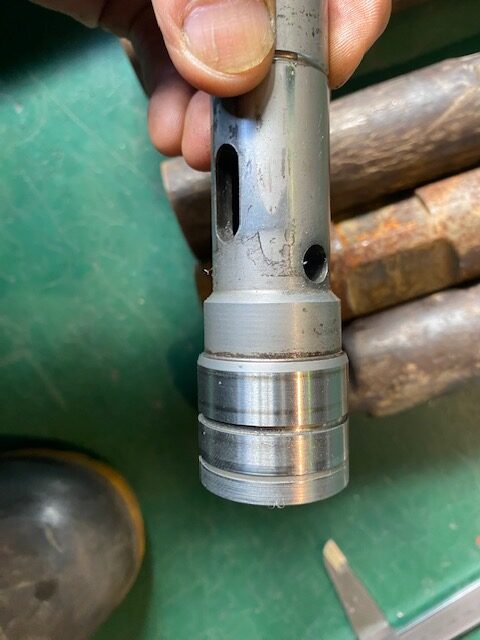

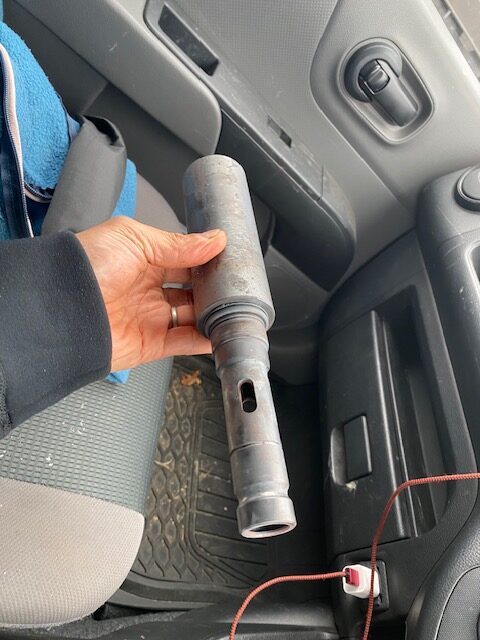

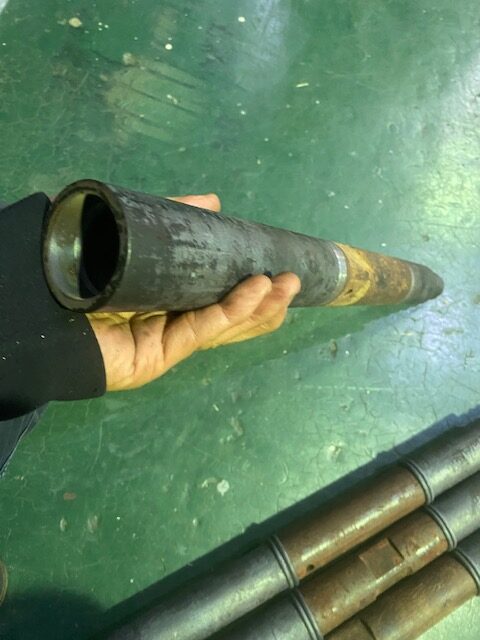

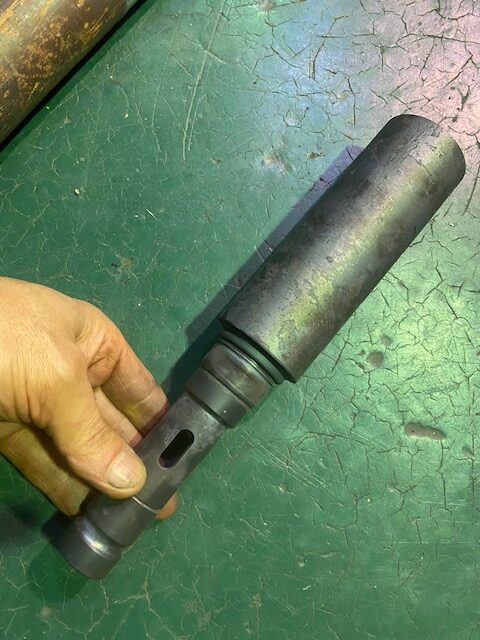

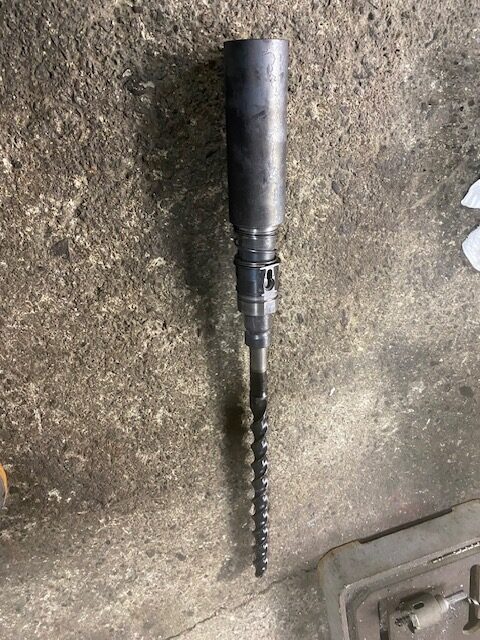

SDSマックスシャンクアダプターも、最高な出来上がりで、ぐちゃーーって圧接してくれました。これはお互いが異素材同士だから、強度が少し不安です。オンボロハンマードリルから調達した先端部品は、相当硬そうな素材です。

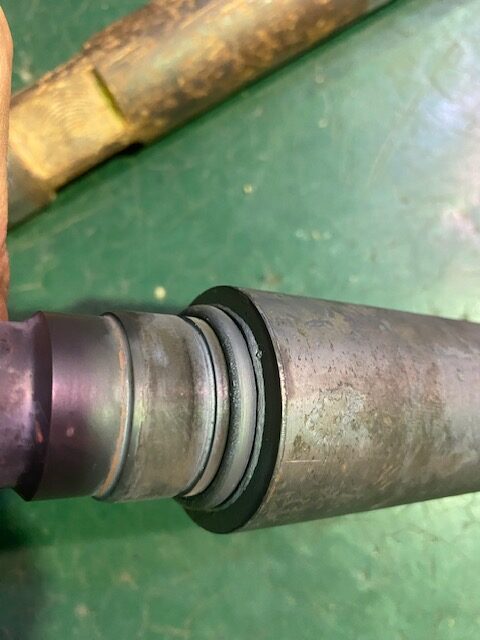

SKS？？ダイス鋼みたいな硬さですが、でも、圧接により、見事にロッドメスカップリングに強力にメり込んでます。
こんなの、ハンド溶接では、絶対無理でしょう？？すぐ割れちゃいそうですから。
こんな無責任なツール類！！！
今後、責任をもって私がECO-1に装着して強度実験してみます。
結果、乞うご期待！！
ＨＳＳエンジニヤリング株式会社 山口
